二:電力/通信逆變器工作方式
1:交流主供型(市電優先)
當市電正常時,由電網市電經過隔離模塊后,經過逆變器穩壓輸出;
當市電異常或斷電時,由電池組或直流電源逆變出純正的交流電穩壓輸出;
市電恢復正常后,自動轉為市電供電;
2:直流主供型(直流逆變優先)
當電池電壓或直流電源輸出電壓正常時,由電池組或直流電源逆變出純正的交流電穩壓輸出;
當電池電壓或直流電源輸出電壓異常時,才轉換成由電網市電經過隔離模塊后,經過逆變器穩壓輸出;
當電池電壓或直流電源輸出電壓恢復正常后,又自動轉為直流逆變輸出;
3:純逆變型
逆變器只是把直流電轉換為交流電,供交流負載用電或電池活化放電等場合使用
三:電力/通信逆變器優點

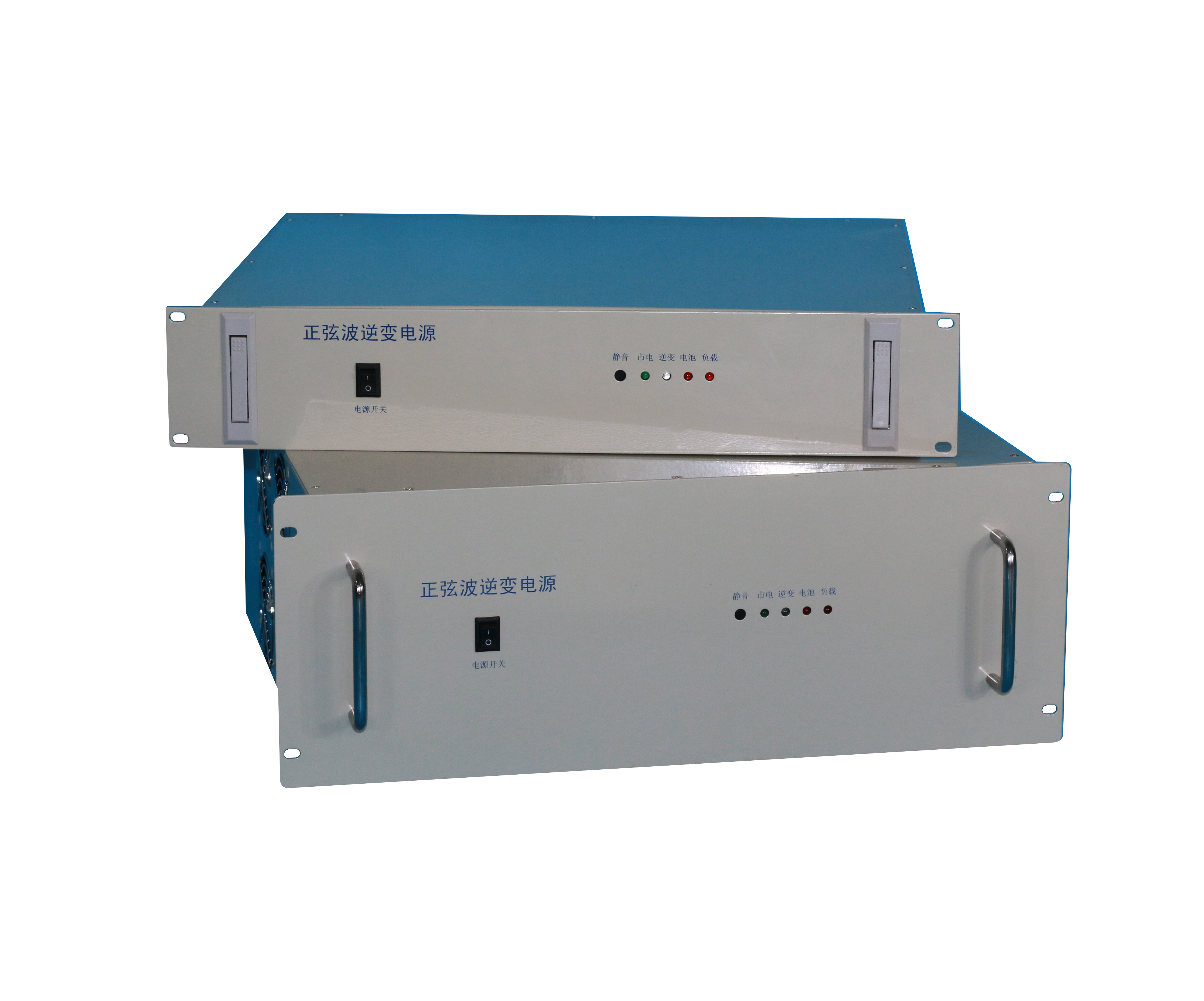

XLY系列正弦波逆變器是為電力系統,電網配電系統及郵電通訊事業的實際需要而設計，安裝尺寸小,2U標準19英寸機架式設計,能滿足IT時代對逆變器管理的自動化和網絡化的需求，以及低噪音對辦公室或機房工作人員的影響小。
正弦波逆變器采用先進的SPWM和CPU控制技術，控制精確，輸入輸出隔離，安全高效，可靠性好，尤其對感性負載的沖擊承受能力強。該系列產品不僅體積小，重量輕，外形美觀，安裝維護簡便，操作簡單，噪音低，反灌雜音低，無污染，還具有實時數據采集和遠程通訊功能，為廣大系統用戶實施網絡管理和遠程監控提供了便利。該逆變器不僅僅適用于通訊行業和電力行業，同時也適用于其它對供電品質要求較高的場合，是辦公室自動化的理想的電源選擇。
|
技術指標 |
500VA |
1000VA |
2000VA |
3000VA |
4000VA |
5000VA |
6000VA |
||
|
直 |
額定輸入電壓（Vdc） |
110/220 |
|||||||
|
額定輸入電流（A） |
根據功率 |
||||||||
|
輸入直流電壓允許范圍（Vdc） |
90V—132V(110V機型);180V—270V(220V機型; |
||||||||
|
|
允許旁路電壓（Vac） |
265V-185V(±10V) |
|||||||
|
額定輸入電流（A） |
2.3 |
4.5 |
9.1 |
13.6 |
18.2 |
22.7 |
27.3 |
||
|
旁路轉換時間 |
≤5ms |
||||||||
|
|
額定容量（VA） |
500VA |
1000VA |
2000VA |
3000VA |
4000VA |
5000VA |
6000VA |
|
|
額定輸出功率（W） |
400W |
800W |
1600W |
2400W |
3200W |
3500W |
4200W |
||
|
額定輸出電壓及頻率 |
220Vac，50HZ |
||||||||
|
額定輸出電流（A） |
1.8 |
3.6 |
7.2 |
10.8 |
14.5 |
16 |
19.1 |
||
|
輸出電壓精度（V） |
220±1.5% |
||||||||
|
輸出頻率精度（Hz） |
50±0.1% |
||||||||
|
波 形 |
純正弦波 |
||||||||
|
波形失真率（THD） |
≤3% |
||||||||
|
動態響應時間 |
5% |
||||||||
|
功率因數（PF） |
0.8 |
0.7 |
|||||||
|
過載能力 |
120%，30秒 |
||||||||
|
逆變效率 |
≥85% |
||||||||
|
旁路轉換時間 |
≤5ms |
||||||||
|
|
絕緣強度（輸入和輸出） |
1500Vac，1分鐘 |
|||||||
|
噪音（1米） |
≤40dB |
||||||||
|
使用環境溫度 |
-25℃~+50℃ |
||||||||
|
濕度 |
0~90%，不結露 |
||||||||
|
使用海拔 |
≤1000 |
||||||||
|
|
LED顯示 |
市電正常,逆變輸出,電池狀態,負載情況 |
|||||||
|
逆變器狀態 |
市電正常、逆變正常、電池欠壓、輸出過載 |
||||||||
|
標準機架式 |
據功率情況 |
||||||||
|
重量（Kg） |
據功率情況 |
||||||||
|
保護功能 |
輸入欠壓、過壓,輸出過載、短路保護 |
||||||||
